MAX14937AWE% 2bT

Is comhéadan aonrúcháin IC ceannródaíoch é an MAX14937AWE+T a thairgeann aonrú galbhánach láidir le haghaidh comhéadain comhartha digiteacha. Is féidir leis coinníollacha foircneacha voltais a sheasamh, lena n-áirítear 5kVRMS do 60s (VISO), oibriú leanúnach ag 848VRMS (VIOWM), agus buaicvoltais athchleachtach de 1200VPEAK (VIORM). Ina theannta sin, is féidir leis borrthaí ±10kV in aghaidh an IEC 61000-4-5 a láimhseáil, rud a thugann cosaint eisceachtúil ar shuaitheadh ​​seachtrach. Comhéadann an IC versatile seo gan uaim leis an chuid is mó de na micrea-rialaitheoirí agus na FPGAanna, ag glacadh le raon leathan voltais soláthair de 2.25V go 5.5V agus ag tacú le haistriú sonraí déthreo ó DC go 1.7MHz. In ainneoin a ardfheidhmíochta, tá tomhaltas ísealchumhachta aige ag 5.3mA in aghaidh an chainéil ag 1.7MHz. Go hachomair, is é an MAX14937AWE+T an réiteach is fearr chun sábháilteacht, iontaofacht agus éifeachtúlacht aistrithe comhartha digiteacha a chinntiú in feidhmeanna éagsúla.

·I²Comhéadain C, SMBus, PMBus™

· Soláthairtí Cumhachta

· Bainistíocht Cadhnra

· Uirlisíocht

Is dhá chainéal é an MAX14937, 5kVRMS I²Aonraitheoir digiteach C ag baint úsáide as teicneolaíocht próisis dílseánaigh Maxim. Le haghaidh iarratas óna dteastaíonn 2.75kV_RMSNameleithlisiú, féach ar an mbileog sonraí MAX14933. Aistríonn an gléas comharthaí digiteacha idir ciorcaid le fearainn chumhachta éagsúla ag teochtaí comhthimpeallacha suas go dtí +125 céim .

Tairgeann an gléas dhá bhealach déthreocha, draenála oscailte d’fheidhmchláir, mar shampla I²C, a éilíonn sonraí a tharchur sa dá threo ar an líne chéanna. Chun gníomh latchup a chosc, cuimsíonn na haschuir A-taobh maoláin speisialta a rialaíonn an voltas íseal-loighic ag 0.9V (uas), agus tá an tairseach ionchuir loighic-íseal ar a laghad 50mV níos ísle ná an loighic aschuir-íseal. voltas. Tá maoláin thraidisiúnta ar an taobh B nach rialaíonn voltas aschuir íseal loighciúil.

Tá soláthairtí neamhspleácha 2.25V go 5.5V ag an bhfeiste ar gach taobh den aonraitheoir. Feidhmíonn an MAX14937 ó DC go 1.7MHz agus is féidir é a úsáid in I iargúlta²C busses le síneadh clog.

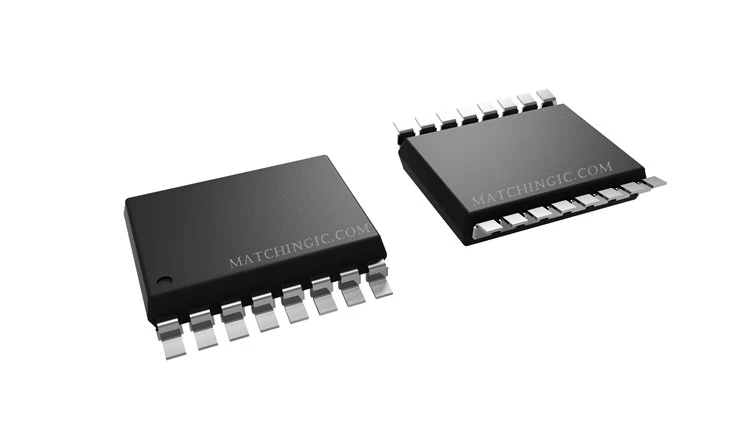

Tá an MAX14937 ar fáil i bpacáiste SOIC 16-bioráin, leathanchoirp (10.3mm x 7.5mm), agus tá sé rátaithe le haghaidh oibriú ag teocht chomhthimpeallach de -40 céim go +125 céim .
