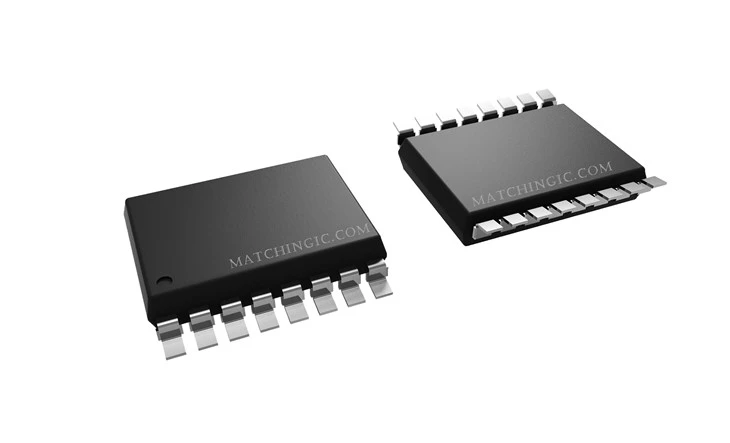

MAX14933AWE+T

Soláthraíonn an comhéadan leithlisithe MAX14933AWE+T IC aonrú láidir galbhánach do chomharthaí digiteacha agus is féidir leis ardvoltais a sheasamh ar nós 2.75kVRMS ar feadh 60 soicind (VISO), 443VRMS marthanach (VIOWM), agus buaicvoltas athchleachtach 630VPEAK (VIORM). Is féidir leis borrthaí ±10kV in aghaidh an IEC 61000-4-5 a láimhseáil freisin agus tá sé ar fáil in dhá phacáiste le faid éagsúla creepage agus imréitigh. Ina theannta sin, comhéadain an IC gan uaim leis an chuid is mó de na microcontrollers agus FPGAs, glacann sé le raon leathan voltais soláthair ó 2.25V go 5.5V, agus tacaíonn sé le haistriú déthreorach sonraí ó DC go 1.7MHz. Go háirithe, coinníonn sé tomhaltas ísealchumhachta de díreach 5.3mA in aghaidh an chainéil ag 1.7MHz. Ar an iomlán, is rogha iontach é an MAX14933AWE+T d’fheidhmchláir a dteastaíonn aonrú comhartha digiteach sábháilte agus éifeachtach uathu.

·I²Comhéadain C, SMBus, PMBus™

· Soláthairtí Cumhachta

· Bainistíocht Cadhnra

· Uirlisíocht

Is é an MAX14933 dhá-chainéil, 2.75kV_RMS I²Aonraitheoir digiteach C ag baint úsáide as teicneolaíocht próisis dílseánaigh Maxim. Le haghaidh feidhmchláir óna dteastaíonn 5kV_RMSleithlisiú, féach ar an mbileog sonraí MAX14937. Aistríonn an MAX14933 comharthaí digiteacha idir ciorcaid le fearainn chumhachta éagsúla ag teocht chomhthimpeallach suas go dtí +125 céim .

Tairgeann an gléas dhá bhealach déthreocha, draenála oscailte d’fheidhmchláir, mar shampla I²C, a éilíonn sonraí a tharchur sa dá threo ar an líne chéanna. Chun gníomh latch-up a chosc, cuimsíonn na haschuir A-taobh maoláin speisialta a rialaíonn an voltas íseal-loighic ag 0.9V (uas), agus tá an tairseach ionchuir loighic-íseal ar a laghad 50mV níos ísle ná an loighic aschuir. - voltas íseal. Tá maoláin thraidisiúnta ar an taobh B nach rialaíonn voltas aschuir íseal loighciúil.

Tá soláthairtí neamhspleácha 2.25V go 5.5V ag an bhfeiste ar gach taobh den aonraitheoir. Feidhmíonn an gléas ó DC go 1.7MHz agus is féidir é a úsáid i scoite I²C busses le síneadh clog.

Tá an MAX14933 ar fáil i bpacáiste SOIC 16-bioráin leathan (10.3mm x 7.5mm) agus comhlacht caol (9.9mm x 3.9mm). Déantar gach gléas a rátáil le haghaidh oibriú ag teocht chomhthimpeallach de -40 céim go dtí +125 céim .
