ACPL-K34T-500E

Is réiteach an-iontaofa é an tiománaí geata optocoupler ACPL-K34T{{2}E d’fheidhmchláir ngluaisteán, a chomhlíonann Treoirlínte Tástála Grád 1 AEC-Q100.

Glaoigh Linn

Cur síos

Paraiméadair theicniúla

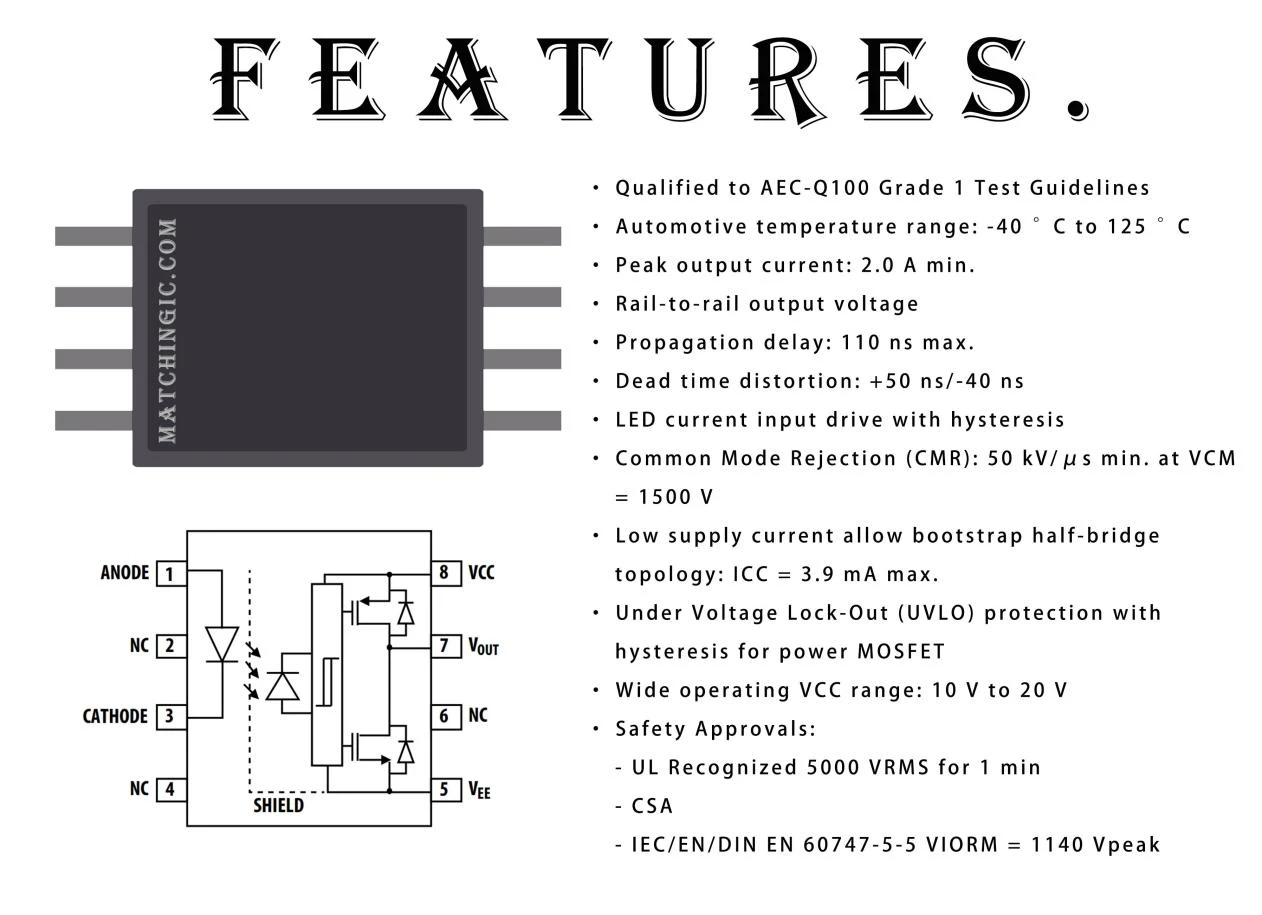

Cinntíonn an ACPL-K34T-500E rialú beacht, tráthúil le 2.0 Buaic-sruth aschuir, voltas aschuir iarnróid-go-iarnród, moill iomadú tapa 110 ns agus saobhadh íosta marbh. I measc na ngnéithe eile tá tiomáint ionchuir reatha LED le hysteresis, diúltú mód coitianta den scoth (CMR) ag 50 kV / μs, topology leath-droichead bootstrap tacaíochta reatha íseal soláthair, cosaint MOSFETanna cumhachta UVLO, agus raon VCC oibriúcháin 10 V go 10 V Leathan. . Déanann 20 V rogha ildánach agus láidir é le haghaidh timpeallachtaí éilitheacha feithicleacha.

product-1262-915

Táirgí Gaolmhara:

Cuid Mfr	ACPL-K34T-000E	ACPL-K34T-060E	ACPL-K34T-500E	ACPL-K34T-560E
Cur síos	TIOMÁNAITHE MOSFET OPTOISO IGBT	TIOMÁNAITHE MOSFET OPTOISO IGBT	TIOMÁNAITHE MOSFET OPTOISO IGBT	TIOMÁNAITHE MOSFET OPTOISO IGBT
Stoc	50000	50000	50000	50000
Stádas an Táirge	Gníomhach	Gníomhach	Gníomhach	Gníomhach
Teicneolaíocht	Cúpláil Optúil	Cúpláil Optúil	Cúpláil Optúil	Cúpláil Optúil
Líon Cainéil	1	1	1	1
Voltas - Leithlisiú	5000Vrms	5000Vrms	5000Vrms	5000Vrms
Mód Choiteann Díolúine Neamhbhuan (Íosmhéid)	50kV/linn	50kV/linn	50kV/linn	50kV/linn
Moill Iomadaithe tpLH / tpHL (Max)	110ns% 2c 110ns	110ns% 2c 110ns	110ns% 2c 110ns	110ns% 2c 110ns
Saobhadh Leithead Pulse (Uasmhéid)	40ns	40lgh -	40lgh -	40lgh -
Reatha - Aschur Ard, Íseal	2A,2A	2A,2A	2A,2A	2A,2A
Reatha - Buaic-Aschur	2A	2A	2A	2A
Voltas - Ar Aghaidh (Vf) (Cineál)	1.5V	1.5V	1.5V	1.5V
Reatha - DC Ar Aghaidh (Más rud é) (Uasmhéid)	20 mA	20 mA	20 mA	20 mA
Voltas - Soláthar Aschuir	10V ~ 20V	10V ~ 20V	10V ~ 20V	10V ~ 20V
Teocht Oibriúcháin	-40 céim ~ 125 céim	-40 céim ~ 125 céim	-40 céim ~ 125 céim	-40 céim ~ 125 céim
Pacáiste / Cás	WSOP8(6.8×1.27)	WSOP8(6.8×1.27)	WSOP8(6.8×1.27)	WSOP8(6.8×1.27)
Pacáiste	Téip & Ríl (TR)	Téip & Ríl (TR)	Téip & Ríl (TR)	Téip & Ríl (TR)

Feidhmchláir:

• Traein Chumhacht Hibrideach DC/DC Tiontaire

• Luchtaire EV/PHEV

• Tiomántán Geata MOSFET Feithicleach Scoite

• Tiomántáin mótair DC AC agus Brushless

Cur síos:

Tá AlGaAs LED ag Optocoupler Tiomántán Geata R2Coupler Automotive 2.5 Amp Avago, atá cúpláilte go optúil le ciorcad iomlánaithe le céim aschuir cumhachta. Gnéithe an ACPL-K34T moill iomadú tapa agus sceabhadh ama daingean, tá sé deartha go hidéalach le haghaidh cumhachta tiomána MOSFETs a úsáidtear i AC-DC agus tiontairí DC-DC. Soláthraíonn raon ardvoltais oibriúcháin an stáitse aschuir na voltais tiomána a theastaíonn ó fheistí rialaithe geata. Mar gheall ar an voltas agus an sruth aschuir buaic ard a sholáthraíonn an optocoupler seo tá sé thar a bheith oiriúnach do MOSFETanna cumhachta tiomána díreacha ag ardmhinicíocht le haghaidh tiontaithe ardéifeachtúlachta. Soláthraíonn táirgí leithlisithe Avago R2Coupler insliú agus iontaofacht threisithe a sheachadann aonrú comhartha sábháilte atá ríthábhachtach in feidhmeanna tionsclaíochta feithicleach agus ardteochta.

AIRE:

Moltar gnáth-réamhchúraimí statacha a ghlacadh agus an comhpháirt seo á láimhseáil agus á chóimeáil chun damáiste agus/nó díghrádú a chosc a d’fhéadfadh a bheith mar thoradh ar ESD.

Clibeanna Te: acpl-k34t-500e, an tSín acpl-k34t-500e monaróirí, soláthraithe
