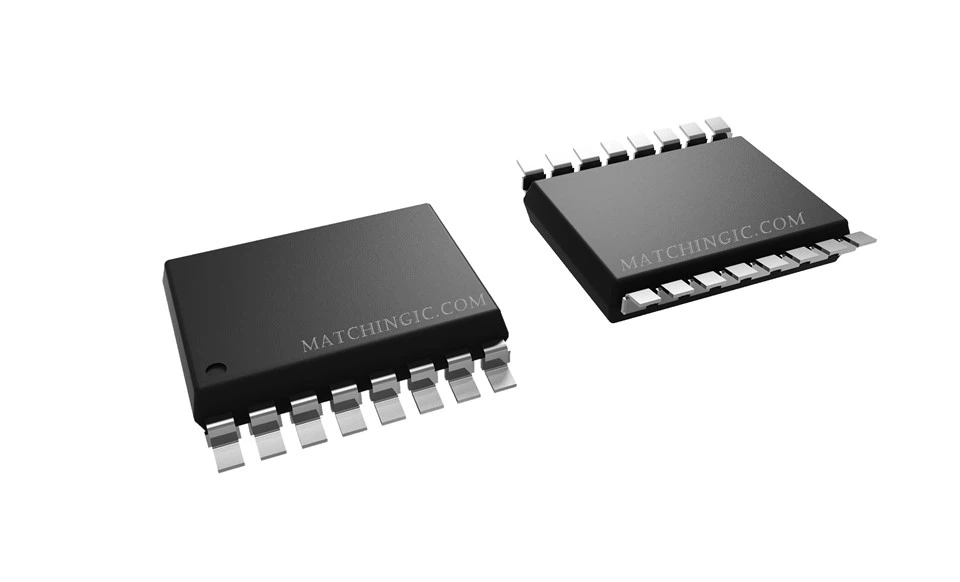

ADUM2201ARIZ-RL

Aonrú ginearálta, ardvoltais, ilchainéil

Trealamh leighis

Soláthairtí cumhachta

Aonrú trasghlacadóir RS-232/RS-422/RS-485

Feithiclí leictreacha hibrideacha, monatóirí ceallraí, agus tiomántáin mhótair

Is aonraitheoirí digiteacha cainéil iad ADuM2200/ADuM22011 2-bunaithe ar theicneolaíocht Analog Devices, Inc., iCoupler®. Trí CMOS ardluais agus teicneolaíocht claochladáin croí-aeir monolithic a chomhcheangal, soláthraíonn na comhpháirteanna leithlisithe seo tréithe feidhmíochta den scoth atá níos fearr ná roghanna eile cosúil le feistí optocoupler. Trí úsáid LEDs agus fóta-óid a sheachaint, baineann feistí iCoupler amach na deacrachtaí dearaidh a bhaineann go coitianta le optocouplers. Déantar imní tipiciúil optocoupler maidir le cóimheasa aistrithe reatha neamhchinnte, feidhmeanna aistrithe neamhlíneacha, agus éifeachtaí teochta agus saoil a dhíchur le comhéadain dhigiteacha simplí iCoupler agus tréithe feidhmíochta cobhsaí. Cuirtear deireadh leis an ngá atá le tiománaithe seachtracha agus comhpháirteanna scoite eile leis na táirgí iCoupler seo. Ina theannta sin, ídíonn feistí iCoupler an deichiú cuid go dtí an séú cuid de chumhacht optachúplóirí ag rátaí sonraí comhartha inchomparáide. Soláthraíonn na haonraitheoirí ADuM2200/ADuM2201 dhá chainéal leithlisithe neamhspleácha i gcumraíocht dhá chainéal le rátaí sonraí suas le 10 Mbps (féach an Treoir Ordaithe). Feidhmíonn an dá chuid leis an voltas soláthair ar an dá thaobh ó 3.0 V go 5.5 V, ag soláthar comhoiriúnacht le córais voltais níos ísle, chomh maith le feidhmiúlacht aistriúcháin voltas a chumasú ar fud an bhacainn leithlisithe. Tá gné athnuachana paitinnithe ag na haonraitheoirí ADuM2200/ADuM2201 a áirithíonn cruinneas sd in éagmais aistrithe loighic ionchuir agus le linn coinníollacha cumhachta suas/cumhachta síos.

Cosúil leis na haonraitheoirí ADuM3200/ADuM3201, tá feabhsuithe éagsúla ciorcaid agus leagan amach sna haonraitheoirí ADuM2200/ADuM2201 a sholáthraíonn cumas méadaithe i gcomparáid le tástáil IEC 61000-4-x ag leibhéal an chórais (ESD, pléasctha, agus borrtha). Cinntear go láidir cumas beacht na dtástálacha seo do tháirgí ADuM3200/ADuM3201 nó ADuM2200/ADuM2201 le dearadh agus leagan amach chlár nó mhodúil an úsáideora. Le haghaidh tuilleadh faisnéise, féach ar AN-793 Nóta Feidhmchláir, ESD/Breithnithe Latch-Up le iCoupler Isolation Products.
